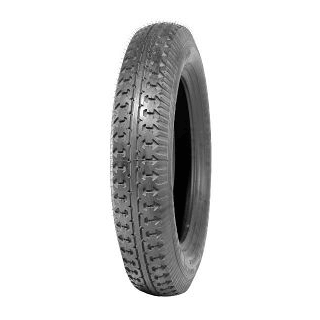

Michelin Bibendum

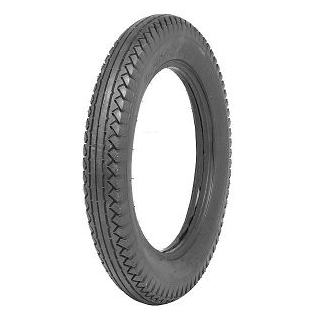

Tessile

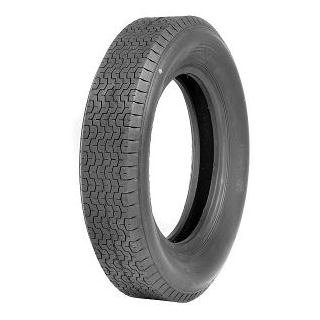

Dunlop Racing

Pneumatici da corsa

Michelin TB

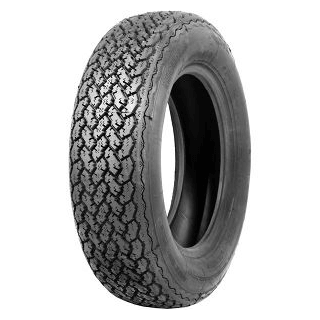

Radiali

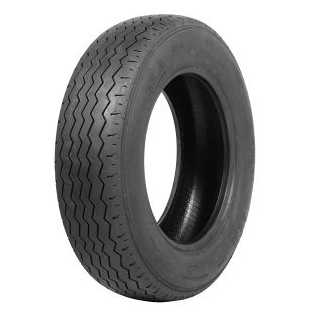

Avon Cr6ZZ

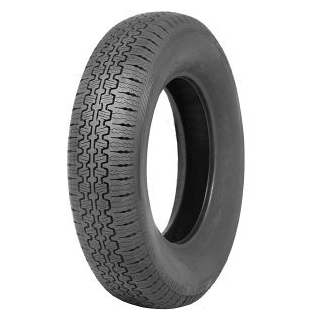

PIRELLI CINTURATO â„¢

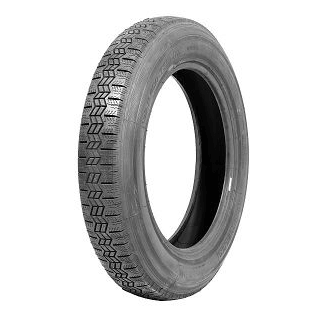

Radiali Millimetrici

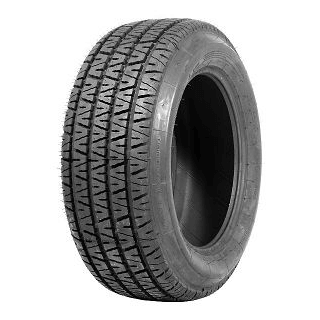

Michelin TRX

Tipi di pneumatici d'epoca e storici

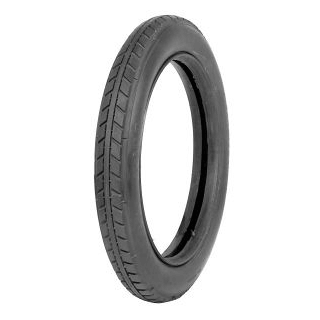

Pneumatici a tallone

Cliccare qui per vedere la gamma di pneumatici a tallone disponibili Disegno schematico di un pneumatico a tallone

Prima del 1924, nel periodo a cui risalgono le prime vetture d'epoca e storiche, la maggior parte dei produttori europei montava ruote adattate ai cosiddetti pneumatici a tallone e alcuni di loro continuarono a farlo anche successivamente. I pneumatici a tallone d'epoca e storici si riconoscono per gli ampi bordi in gomma rigida (talloni) lungo tutta la circonferenza. Questi inspessimenti si innestano in appositi rialzi laterali (incastro) previsti nel cerchione della ruota. Per spingere i talloni nell'incastro del cerchione e mantenere i pneumatici di questo tipo fissi in posizione è sufficiente una pressione minima del pneumatico di 60 psi. I danni subiti più di frequente dai pneumatici d'epoca a tallone sono da imputare ai cali di pressione che provocano il distacco immediato del pneumatico. I pneumatici a tallone d'epoca si possono utilizzare esclusivamente con un cerchione adatto a questo tipo di pneumatici.


Pneumatici con cerchietto

Disegno schematico di un pneumatico con cerchietto

Attorno al 1924 in Europa e poco tempo prima in America, ai pneumatici a tallone montati sulle vetture d'epoca seguirono le versioni più sicure caratterizzate dalla presenza di un cerchietto in filo rigido. Questo filo rigido inserito all'interno del tallone serviva ad assicurare che la circonferenza del tallone del pneumatico non potesse deformarsi e rimanesse sempre più piccola della circonferenza esterna del cerchione.

I pneumatici d'epoca con cerchietto si possono utilizzare con i cerchi illustrati di seguito.


Ruote adatte a pneumatici classici e d'epoca

Ruote a cerchio diviso per pneumatici con cerchietto

Cliccare qui per vedere la gamma disponibile di pneumatici a cerchio diviso e fianco diritto Disegno schematico di un pneumatico con cerchietto

Le ruote a cerchio diviso trovarono ampi consensi tra i produttori americani come Packard, Dodge e Buick e furono montate anche sulle Rolls-Royce Silver Ghost costruite negli Stati Uniti. Dal periodo precedente alla Prima Guerra Mondiale fino alla fine degli anni Venti, l'utilizzo di questo tipo di cerchio consentì ai produttori di utilizzare e acquisire esperienza con i pneumatici con cerchietto prima dell'introduzione del cerchio a incavo profondo. Il cerchio diviso prevede al suo interno un cerchio che può essere staccato da una ruota in legno. Questo tipo di cerchio è tagliato longitudinalmente e, una volta estratto dalla ruota, può essere ripiegato su se stesso, riducendo così la sua circonferenza e consentendo di smontare e rimontare il pneumatico. Questi cerchi sono inoltre caratterizzati da diversi meccanismi di arresto che impediscono al cerchio stesso di cedere durante il suo utilizzo normale. La Lucas sta realizzando un'eccellente gamma di pneumatici per auto d'epoca a fianco diritto.

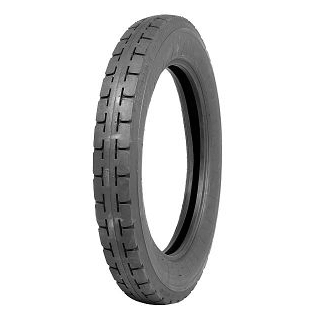

Ruote con cerchio a fianco diritto per pneumatici d'epoca con cerchietto

Disegno schematico del fianco diritto

Questo fu un altro tipo di cerchio molto popolare nel mercato americano e a metà degli anni Venti anche tra alcune aziende europee. Questo tipo di cerchio è caratterizzato da una flangia amovibile su un lato che, quando viene tolto dal pneumatico, può essere fatto scorrere sul cerchio per poi rimettere in posizione la flangia. Questo stesso tipo di cerchio si può trovare oggi anche in alcuni veicoli per il trasporto pesante.


Ruote con cerchio a incavo profondo per pneumatici per auto d'epoca con cerchietto

Disegno schematico di un incavo profondo

La ruota a incavo profondo è caratterizzata, come dice il nome stesso, da una depressione al centro del cerchio e viene utilizzata esclusivamente con pneumatici con cerchietto. Per facilitare l'innesto, una parte del tallone del pneumatico va spinta in questa scanalatura prima che il resto del pneumatico possa essere applicato attorno alla flangia. La tecnica di inserimento è simile a quella di un comune pneumatico da bicicletta. Inizialmente si temeva che i pneumatici potessero staccarsi da questi tipi di cerchi scanalati nel momento in cui si sgonfiavano, ma un test condotto su una Alvis guidata disegnando dei cerchi ristretti con i pneumatici sgonfi riuscì a dimostrare che tali preoccupazioni erano infondate. Questo tipo di cerchio trovò ampio utilizzo sulle vetture a metà degli anni 20, pur essendo stato originariamente concepito per i pneumatici da bicicletta nel 1890.


Cerchi per Bibendum

Cliccare qui per vedere la gamma di pneumatici d'epoca Bibendum Disegno schematico di un pneumatico Bibendum

Michelin, cosciente delle preoccupazioni sul possibile distacco dei pneumatici, progettò un cerchio con scanalatura soltanto su metà della circonferenza. Tuttavia, non appena la ruota a incavo profondo dimostrò la sua integrità, fu rivisto il progetto e la produzione del cerchio Bibendum fu sospesa. Le dimensioni dei pneumatici per i cerchi Bibendum sono fornite in prevalenza in unità metriche decimali, anziché imperiali come per le ruote a incavo profondo.


Cerchi Michelin TRX e TDX

Cliccare qui per vedere la gamma di pneumatici classici TRX, TDX e millimetrici

Il TRX di Michelin nel 1973 fu il primo esempio di pneumatico e cerchio inventati per lavorare insieme come corpo unico. Il nuovo cerchio Michelin TRX fu progettato con una flangia più bassa e piatta dei cerchi tradizionali. Fu modificato anche il tallone del pneumatico Michelin TRX per adattarlo a questo nuovo tipo di cerchio e il risultato consiste in una curvatura più graduale della parete laterale del pneumatico, abbinata a una stabilità direzionale eccezionale e una manovrabilità "al limite", garanzia di una marcia più confortevole. Sempre da Michelin fu progettato anche il cerchio TDX, anch'esso applicabile soltanto su un apposito pneumatico TDX. Il cerchio TDX è caratterizzato da due scanalature che corrono tutto attorno alla sede dei talloni, mentre i pneumatici presentano due estremità estese trattenute saldamente in posizione dalle scanalature. Lo scopo di questa soluzione è di impedire al pneumatico di fuoriuscire dal cerchio e consentire al conducente di mantenere il controllo della vettura nel caso di foratura, fino a quando non raggiunge un luogo adatto ad effettuare la sostituzione. Questi pneumatici e cerchi Michelin TRX furono montati di serie su molte vetture sportive degli anni Settanta, Ottanta e inizio Novanta, tra cui Ferrari, BMW, Renault Alpine, Alfa Romeo, Peugeot e Renault 5 Turbo. Disegno schematico di un cerchio TRX/TDX/Radiale


Modelli di pneumatici d'epoca e classici

I pneumatici d'epoca e classici presentano una struttura radiale o a tele incrociate.


Pneumatici d'epoca a tele incrociate

Cliccare qui per vedere la gamma di pneumatici d'epoca a tele incrociate Schema di una struttura a tessile

Il pneumatico a tele incrociate è caratterizzato da diversi strati di tessuto sovrapposti, disposti ad angoli alternati da tallone a tallone. Questa struttura conferisce ai fianchi e al battistrada la medesima consistenza e il pneumatico acquista un'eccellente rigidità strutturale. Nel caso di un pneumatico d'epoca a tele incrociate, la larghezza massima e l'altezza del pneumatico dal cerchio sono quasi identiche. Questo rapporto è detto rapporto d'aspetto e con i pneumatici a tele incrociate arriva ad essere circa del 100%, di conseguenza il pneumatico a tele incrociate assume un aspetto particolarmente "alto".


Pneumatici radiali classici

Cliccare qui per vedere la gamma di pneumatici radiali classici Disegno schematico della struttura radiale

Il vantaggio della struttura radiale sta nel fatto che essa divide le funzioni dei fianchi e della corona del pneumatico conferendogli una maggiore flessibilità verticale pur mantenendo una superficie sufficientemente ampia a contatto con la strada. Nei pneumatici radiali classici il fianco è realizzato con uno o due strati di tessuto (cord) per garantirne una buona flessibilità, mentre il battistrada viene rinforzato abbinando allo strato della carcassa due (o più) strati di tele rinforzate con l'acciaio. Grazie a questi due fattori i pneumatici radiali classici hanno eccellenti caratteristiche di tenuta di strada e una durata maggiore rispetto ai pneumatici d'epoca a tele incrociate.

Metodi di misurazione dei pneumatici e ruote classiche

Per indicare le dimensioni di un pneumatico o di una ruota vengono presi in considerazione diversi parametri:

  • Diametro del pneumatico
  • Larghezza del pneumatico
  • Altezza della sezione del pneumatico
  • Rapporto d'aspetto (il rapporto tra la larghezza e l'altezza della sezione del pneumatico)
  • Diametro della ruota (misura del cerchio)

Qualsiasi sistema di misurazione prende in considerazione due o più di questi parametri, ma la misura di un pneumatico o di una ruota viene tradizionalmente indicata in svariati modi.

Metodi di misurazione del diametro della ruota (misura del cerchio)

Secondo la tradizione meno recente, la misura di un pneumatico viene indicata dal suo diametro seguito dall'altezza della sezione del pneumatico. Ad esempio, il valore 33x5 indica un pneumatico con un diametro di 33 pollici e un'altezza della sezione di 5 pollici. Per calcolare la misura del cerchio, si moltiplica per due l'altezza della sezione e si sottrae il valore ottenuto dal diametro totale del pneumatico. Un pneumatico 33x5 è adatto a un cerchio con un diametro di 23 pollici.

Nella maggior parte delle siglature dei pneumatici d'epoca prodotti dopo il 1924, l'ultimo numero indica la misura del cerchio. Ad esempio le siglature 600x16 e 185R16 si riferiscono a pneumatici con un cerchio il cui diametro è di 16 pollici.

Alcuni pneumatici e cerchi prodotti in passato da Michelin riportavano una siglatura metrica: come nel caso del pneumatico a tele incrociate 14x45 (misurato in centimetri) e il pneumatico classico radiale 155R400 (misurato in millimetri). In entrambi i casi l'ultima cifra indicava la misura del cerchio.


Metodi di misurazione dei pneumatici d'epoca a tallone

Nelle misure dei pneumatici a tallone, sono indicati il diametro del pneumatico moltiplicato per l'altezza della sezione in millimetri. Ad esempio, 760X90 indica un pneumatico con un diametro di 760 mm e un'altezza della sezione di 90 mm (adatto quindi a un cerchio da 580 mm). Alcune aziende fornivano le misure in pollici. Ad esempio, il valore 31X4 descrive un pneumatico con un diametro di 31 pollici e un'altezza di sezione da 4 pollici (adatto a un cerchio da 23 pollici).


Metodi di misurazione dei pneumatici d'epoca con cerchio a fianco diritto e cerchio diviso

Le misure per i pneumatici utilizzati sulle ruote con cerchio a fianco diritto e con cerchio diviso sono indicate fornendo il diametro del pneumatico moltiplicato per l'altezza della sezione in pollici. Ad esempio, il valore 33X5 descrive un pneumatico con un diametro di 33 pollici e un'altezza di sezione da 5 pollici (adatto a un cerchio da 23 pollici).

Metodi di misurazione dei pneumatici d'epoca a tele incrociate

Le misure per i pneumatici a tele incrociate indicano l'altezza della sezione del pneumatico e la larghezza del pneumatico (una misura si riferisce ad entrambe le dimensioni) moltiplicata per il diametro del pneumatico in pollici. Ad esempio, il valore 5.00X21 descrive un pneumatico con un diametro di 31 pollici e un'altezza di sezione e larghezza da 5 pollici (adatto a un cerchio da 21 pollici). A volte le misure per i pneumatici a tele incrociate venivano indicate fornendo il diametro del pneumatico moltiplicato per l'altezza della sezione in pollici (come nel caso delle misure dei pneumatici a tallone, a fianco diritto e per cerchio diviso).

Generalmente oggi i produttori non arrivano a garantire la disponibilità di pneumatici di ogni misura. ? per questo che ad esempio i pneumatici a tele incrociate 5.00/5.25x16 soddisfano i requisiti di montaggio dei pneumatici con un'altezza di sezione di 5 e 5 1/4 pollici (adatti a un cerchio da 16 pollici).


Metodi di misurazione dei pneumatici d'epoca Bibendum o a tele incrociate a siglatura millimetrica

Talvolta le misure per i pneumatici a tele incrociate sono fornite in centimetri. Ad esempio, la misura 14x45 descrive un pneumatico con un diametro di 73 cm e un'altezza di sezione e larghezza di 14 cm (da montare su un cerchio di 45 cm). Le siglature dei pneumatici a tele incrociate del tipo 12/13/14x45 indicano che esiste un unico pneumatico per soddisfare i requisiti di montaggio dei pneumatici aventi originariamente un'altezza di sezione da 12, 13 e 14 cm (da montare su un cerchio di 45 cm).

Metodi di misurazione dei pneumatici radiali classici

La siglatura tecnica corretta per le misure dei pneumatici radiali riporta la larghezza del pneumatico in millimetri/il rapporto d'aspetto in percentuale, una lettera per l'indice di velocità, la lettera R (che indica radiale) e la misura del cerchio in pollici. Ad esempio, la siglatura 205/70HR15 descrive un pneumatico con un diametro di 668 mm, una larghezza di 205 mm e un'altezza di sezione di 143,5 mm (adatto a un cerchio da 15 pollici). Le misure sono calcolate nel seguente modo:

  • Altezza di sezione = (rapporto d'aspetto/100) moltiplicato per la larghezza del pneumatico
  • Misura del cerchio in mm = misura del cerchio x 25,4
  • Diametro del pneumatico = misura del cerchio in mm + (2 x altezza di sezione)

I rapporti d'aspetto iniziarono ad essere ridotti alla fine degli anni Sessanta per migliorare la forza laterale in curva. Precedentemente il rapporto d'aspetto sui pneumatici radiali non era indicato e in questi casi si presuppone un rapporto d'aspetto dell'80%. Ad esempio, la siglatura 185VR16 descrive un pneumatico con un diametro di 602,4 mm, un'altezza di sezione di 148 mm e una larghezza di 185 mm (adatto a un cerchio da 16 pollice con un indice di velocità V).

Nei casi in cui la misura del cerchio è di tre cifre, significa che la misura è stata riportata in millimetri. Ad esempio, 280/45VR415 descrive un pneumatico adatto a un cerchio da 415 mm.

La seguente tabella indica le corrispondenze approssimative tra le diverse siglature relative alle misure dei pneumatici radiali.



Older European Size
Aspect Ration of 80
Older American Size
Aspect Ratio of 78
Newer Size
Aspect Ratio of 75
Newer Size
Aspect Ratio of 70
165x13 A78x13 P165/75R13 P175/70R13
175x13 B78x13 P175/75R13 P185/70R13
185x13 D78x13 P185/75R13 P205/70R13
155x14 B78x14 P175/75R14 P185/70R14
175x14 C78x14 P185/75R14 P195/70R14
185x14 E78x14 P195/75R14 P205/70R14
195x14 F78x14 P205/75R14 P215/70R14
205x14 G78x14 P215/75R14 P225/70R14
215x14 H78x14 P225/75R14 P235/70R14
165x15 A78x15 P165/75R15 P175/70R15
175x15 C78x15 P175/75R15 P185/70R15
185x15 E78x15 P195/75R15 P205/70R15
195x15 F78x15 P205/75R15 P215/70R15
205x15 G78x15 P215/75R15 P225/70R15
215x15 H78x15 P225/75R15 P235/70R15
230x15 J78x15 P225/75R15 P235/70R15
235x15 L78x15 P235/75R15 P255/70R15

Indici di velocità dei pneumatici radiali classici

Gli indici di velocità per i pneumatici radiali sono riportati di seguito. Sono attualmente in fase di sviluppo nuovi indici di velocità per suddividere l'indice Z.



Speed
Rating
mphKm/h
J 62 100
K 69 110
L 75 120
M 81 130
N 87 140
P 93 150
Q 99 160
R 106 170
S 112 180
T 118 190
H 130 210
V 149 240
W 168 270
Y 186 300
VR 130 210
ZR 149 240

Indice di carico dei pneumatici radiali classici

Sui pneumatici radiali viene spesso riportato un indice di carico che segnala il carico massimo sicuro consentito per il pneumatico.

Altre siglature relative alle misure dei pneumatici radiali

Per indicare le misure dei pneumatici radiali vengono utilizzate numerose siglature diverse. Ad esempio, nonostante la siglatura tecnicamente corretta per un pneumatico radiale sia 135SR15, la misura può essere indicata anche con 135x15, o 135 15, o 135R15. La tabella in basso descrive le variazioni nelle siglature per tutte le misure di pneumatici radiali disponibili.



SizeAlternatives
145SR10 145x10 145 10 145R10
165/70SR10 165/70x10 165/70 10 165/70R10
125SR12 125x12 125 12 125R12
145SR12 145x12 145 12 145R12
145/70TR12 145/70x12 145/70 12 145/70R12
155/70SR12 155/70x12 155/70 12 155/70R12
145SR13 145x13 145 13 145R13
155TR13 155x13 155 13 155R13
155SR13 155x13 155 13 155R13
155HR13 155x13 155 13 155R13
155SR13 155x13 155 13 155R13
165TR13 165x13 165 13 165R13
165SR13 165x13 165 13 165R13
165HR13 165x13 165 13 165R13
165SR13 165x13 165 13 165R13
640SR13 640x13 640 13 640R13
175SR13 175x13 175 13 175R13
175/70SR13 175/70x13 175/70 13 175/70R13
185HR13 185x13 185 13 185R13
185/70VR13 185/70x13 185/70 13 185/70R13
185/70HR13 185/70x13 185/70 13 185/70R13
205/70VR13 205/70x13 205/70 13 205/70R13
205/60HR13 205/60x13 205/60 13 205/60R13
145SR14 145x14 145 14 145R14
155SR14 155x14 155 14 155R14
165HR14 165x14 165 14 165R14
165SR14 165x14 165 14 165R14
175TR14 175x14 175 14 175R14
185HR14 185x14 185 14 185R14
185/75SR14 185/75x14 185/75 14 185/75R14
185/70SR14 185/70x14 185/70 14 185/70R14
195/75SR14 195/75x14 195/75 14 195/75R14
195/70VR14 195/70x14 195/70 14 195/70R14
205VR14 205x14 205 14 205R14
205/70VR14 205/70x14 205/70 14 205/70R14
205/70HR14 205/70x14 205/70 14 205/70R14
215/70VR14 215/70x14 215/70 14 215/70R14
215/70SR14 215/70x14 215/70 14 215/70R14
225/75SR14 225/75x14 225/75 14 225/75R14
225/70SR14 225/70x14 225/70 14 225/70R14
125SR15 125x15 125 15 125R15
135SR15 135x15 135 15 135R15
145SR15 145x15 145 15 145R15
155HR15 155x15 155 15 155R15
155SR15 155x15 155 15 155R15
165SR15 165x15 165 15 165R15
165HR15 165x15 165 15 165R15
165SR15 165x15 165 15 165R15
175QR15 175x15 175 15 175R15
175R15 175x15 175 15 175R15
175/70HR15 175/70x15 175/70 15 175/70R15
180HR15 180x15 180 15 180R15
185HR15 185x15 185 15 185R15
185SR15 185x15 185 15 185R15
185HR15 185x15 185 15 185R15
185R15 185x15 185 15 185R15
185/70HR15 185/70x15 185/70 15 185/70R15
185/70VR15 185/70x15 185/70 15 185/70R15
185/70HR15 185/70x15 185/70 15 185/70R15
185/70SR15 185/70x15 185/70 15 185/70R15
195/70VR15 195/70x15 195/70 15 195/70R15
205HR15 205x15 205 15 205R15
205/75SR15 205/75x15 205/75 15 205/75R15
ER70HR15 ER70x15 ER70 15 ER70R15
205/70VR15 205/70x15 205/70 15 205/70R15
205/70SR15 205/70x15 205/70 15 205/70R15
215/75SR15 215/75x15 215/75 15 215/75R15
215/70VR15 215/70x15 215/70 15 215/70R15
225/75SR15 225/75x15 225/75 15 225/75R15
225/70VR15 225/70x15 225/70 15 225/70R15
235/75SR15 235/75x15 235/75 15 235/75R15
235/70VR15 235/70x15 235/70 15 235/70R15
235/70HR15 235/70x15 235/70 15 235/70R15
235/70SR15 235/70x15 235/70 15 235/70R15
275/55VR15 275/55x15 275/55 15 275/55R15
175SR16 175x16 175 16 175R16
185HR16 185x16 185 16 185R16
185VR16 185x16 185 16 185R16
185SR16 185x16 185S 16 185R16
125R400 125x400 125 400 125R400
135R400 135x400 135 400 135R400
145R400 145x400 145 400 145R400
155R400 155x400 155 400 155R400
165R400 165x400 165 400 165R400
185R400 185x400 185 400 185R400
160/65R340 160/65x340 160/65 340 160/65R340
190/55HR340 190/55x340 190/55 340 190/55R340
190/55VR340 190/55x340 190/55 340 190/55R340
200/65R340 200/65x340 200/65 340 200/65R340
170/65R365 170/65x365 170/65 365 170/65R365
190/55HR365 190/55x365 190/55 365 190/55R365
200/60HR365 200/60x365 200/60 365 200/60R365
210/65R365 210/65x365 210/65 365 210/65R365
220/55VR365 220/55x365 220/55 365 220/55R365
180/65HR390 180/65x390 180/65 390 180/65R390
190/65HR390 190/65x390 190/65 390 190/65R390
220/45VR390 220/45x390 220/45 390 220/45R390
230/45VR390 230/45x390 230/45 390 230/45R390
220/55VR390 220/55x390 220/55 390 220/55R390
230/55ZR390 230/55x390 230/55 390 230/55R390
240/55VR390 240/55x390 240/55 390 240/55R390
220/65VR390 220/65x390 220/65 390 220/65R390
220/45VR415 220/45x415 220/45 415 220/45R415
240/55VR415 240/55x415 240/55 415 240/55R415
280/45VR415 280/45x415 280/45 415 280/45R415
